hölzerne Tischkreissäge

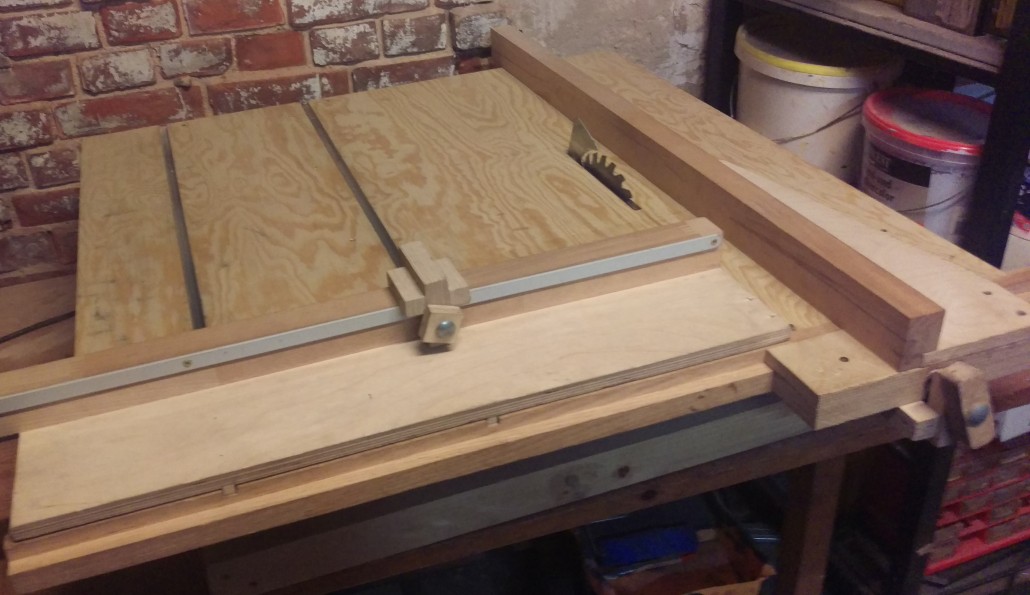

2015-10-01 20.00.47Aufgabenstellung und Anforderungen

Die Konstruktion des Tiefziehtischs war Zielsetzung dieses Projekts. Für diese Konstruktion mussten viele 18mm starke Bretter sowohl auf Länge als auch auf entsprechende Breite gebracht werden. Die Verwendung einer Handkreissäge wäre möglich gewesen, aber unpraktisch. Aus diesem Bedarf entstand die Entscheidung eine Tischkreissäge zu konstruieren.

mechanische Basis

Als Anfangspunkt wurde eine gebrauchte kleine Tischkreissäge für Amateure und Bastler gekauft, deren Abmessungen nicht ausreichten. Weiterhin fehlte dieser Tischkreissäge die Nuten zur Verwendung von verschiebbaren Queranschlägen bzw Paralellanschlägen. Der Längsanschlag dieser Tischkreissäge war (erwartbar) unbrauchbar.

Erweiterungen und Umbauten

2015-10-01 20.01.37

Alle Anbauteile der Tischkreissäge wurden entfernt. Die Tischkreissäge wurde zerlegt und alle Teile mit zuviel Spiel wurden entsprechend eingestellt, geölt, gereinigt und wieder zusammengebaut. Die elektrische Verkabelung wurde gründlich geprüft.

Danach habe ich einen neuen Tisch für die Säge konstruiert, der sowohl länger als auch breiter ist als der alte Tisch. Dieser Tisch wurde vorne mit einem Profil, geschnitten aus abgelagerter deutscher Esche, ausgesteift. Auf diesem Profil läuft der Längsanschlag, dessen Montagewinkel aus Birken-Multiplex ist. Birke Multiplex wurde verwendet, da Birke, obwohl theoretisch als Hartholz gerechnet, etwas weicher ist als die Esche und daher die Eschenteile nicht eindrücken kann. Ausschliesslich gerade gewachsene Esche wurde verwendet aufgrund der geringen saisonalen Verformung als auch der Maßhaltigkeit, sowie der Härte dieses europäischen Hartholzes. Sowohl der Paralellanschlag als auch der Längsanschlag bestehen aus Eschenholz.

Aufgrund des geringen Reibungskoeffizienten wurde für die Oberfläche des Tisches ein Sperrholz mit Buchenoberfurnier verwendet. Die Unterkonstruktion des Tischs ist aus Kiefern-Latten, da weder die saisonale Ausdehnung noch die Härte des Holzes hier relevant waren, konnte auf die günstigste Sorte zurückgegriffen werden.

Projekterfolg

Der Projekterfolg ist eingetreten, der Tiefziehtisch, und manche andere Projekte konnten mit dieser improvisierten Tischkreissäge gebaut werden. Die Kosten für diese Konstruktion übernahm der c-base e.V. Durch gute Kontakte zu Tischlern wurden uns manche (Hart)-Holzteile geschenkt.

Update August 2015

Die Tischkreissäge wurde eingetauscht gegen einen Großteil der notwendigen Komponenten für eine CNC-Fräse. Dies ist möglich, weil die neue Tischkreissäge fertig und einsatzbereit ist und die alte Tischkreissäge daher redundant geworden ist. Diese Tischkreissäge wohnt nun in der Werkstatt von tecdroid
