DRO für den Parallelanschlag der Kreissäge

Hintergrund

Die Tischkreissäge mit Unterfräse in der c-base existiert seit 2017, inklusive des Parallelanschlags aus Eiche. Was die Maschine bis jetzt nicht hatte, war eine Möglichkeit, den Abstand vom Sägeblatt zum Anschlag direkt abzulesen. Das änderte sich, als ich auf AliExpress günstige digitale Längenanzeigen fand. Bei 27€ für das komplette DRO-Paket war die Hemmschwelle niedrig genug, um einfach auszuprobieren, was diese Dinger taugen. Das Paket lag dann ein paar Monate in der Schublade, bevor wir uns an einem Abend zusammensetzten und die Sache umsetzten.

Umsetzung

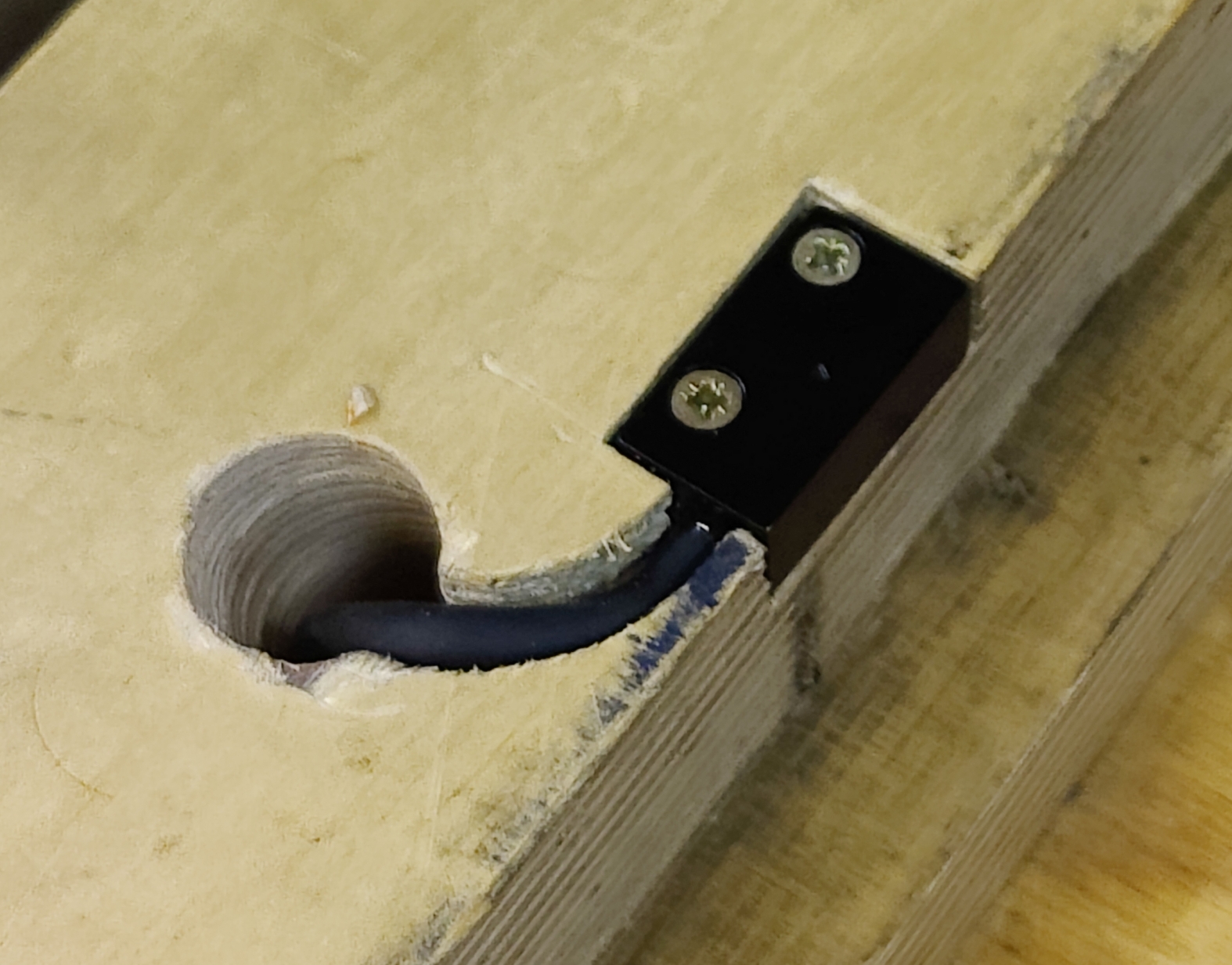

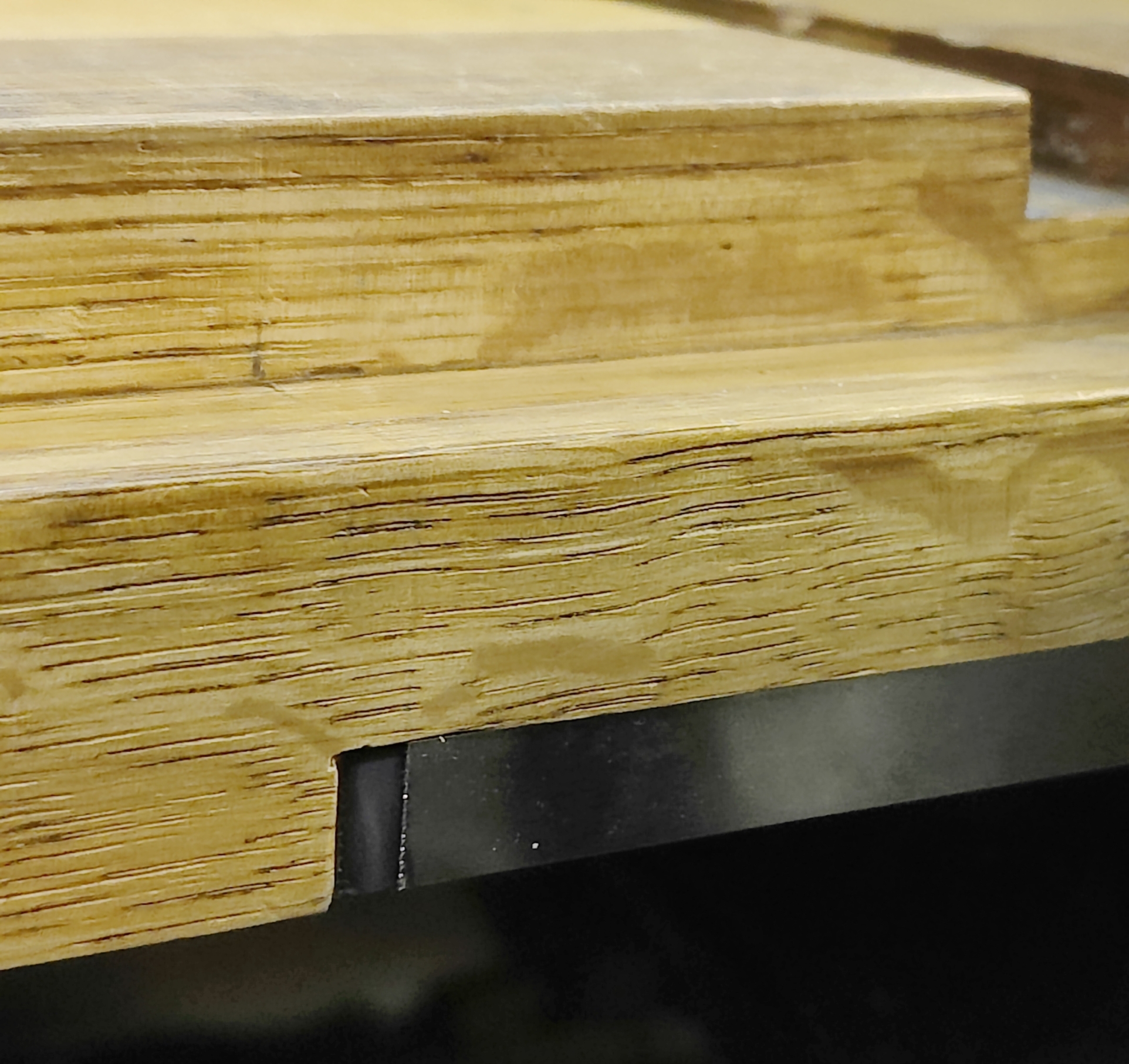

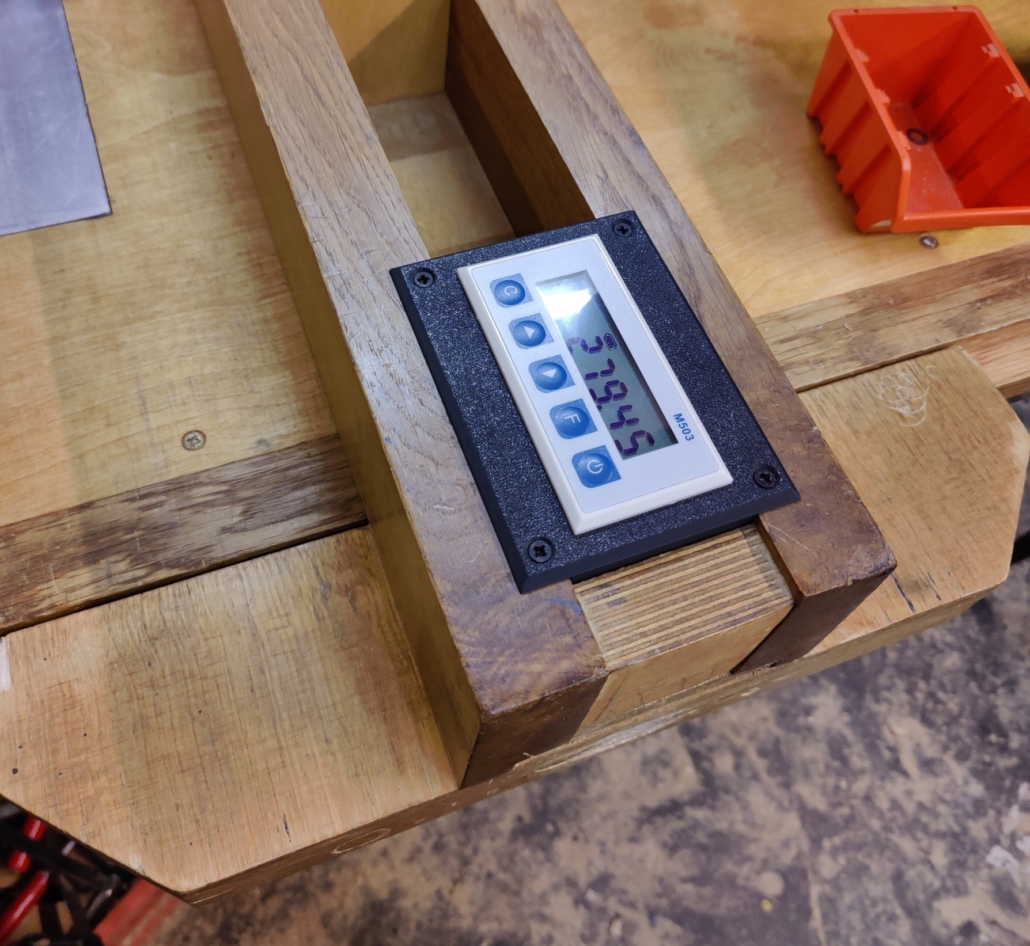

Das DRO misst ausschließlich den Abstand vom Sägeblatt zum Parallelanschlag. Das Magnetband haben wir in eine gefräste Nut in der Eichenschiene eingelassen und fixiert. Der Sensor selbst sitzt auf der Unterseite des Gleitschuhs, der auf der Eichenschiene läuft. Dafür haben wir eine passende Aussparung ausgestochen, in der der Sensor bündig mit der Gleitfläche abschließt. Das DRO-Gehäuse steckt in einem Halter, den ich in Fusion 360 konstruiert und auf dem Bambu Lab X1C der c-base aus PETG gedruckt habe. Der Halter passt formschlüssig auf den Parallelanschlag und ist mit vier Schrauben gesichert.

Ergebnis

Das DRO funktioniert zuverlässig und zeigt den Anschlagsabstand auf den Zehntel Millimeter genau an. Der Einbau hat einen Abend gedauert. Bei 27€ Gesamtkosten ist das eine Nachrüstung, die ich jedem Tischkreissägenbesitzer empfehlen würde.
